风冷系列振动台
风冷系列电动振动试验系统激振力范围从1kN~70kN，其主要特点包括动圈使用频率高，指标优，可靠性高，操作方便等。
产品主要应用于电子元器件、汽车机械零部件、医疗器械等小型/中型试验。
产品特点
- 采用上下导向结构，性能好，抗偏心力矩大；
- 动圈骨架质量轻，优化设计后的动圈耐振性强、刚度好、一阶谐振频率高；
- 采用双磁路结构设计，磁路路径更加合理。磁路路径利 用率高，漏磁也更小；
- 随机激振力等同于正弦激振力；
- 保护功能全，维修性好。
| 系统型号 | TS1-150 | TS1.5-150 | TS2-150 | TS3-150 | TS6-230 | TS10-240 | TS10D-240 | TS20-320 | TS20-445 | TS20LS3-340 | TS30-370 | TS30LS4-445 | TS40-370 | TS40LS4-445 | TS50-445 | TS50LS3-445 | TS50LS4-445 | TS60-445 | TS60LS3-445 | TS60LS4-445 | TS70LS3-480 | TS70LS3-550 |
| 额定/随机正弦激振力（kN） | 1 | 1.5 | 2 | 3 | 6 | 10 | 10 | 20 | 20 | 20 | 30 | 30 | 40 | 40 | 50 | 50 | 50 | 60 | 60 | 60 | 70 | 70 |
| 冲击激振力（kN） | 2 | 3 | 4 | 6 | 12 | 20 | 20 | 40/60 | 40/60 | 40/60 | 60/90 | 60/90 | 80/120 | 80/120 | 100/150 | 100/150 | 100/150 | 120/180 | 120/180 | 120/180 | 140/210 | 140/210 |
| 频率范围（Hz） | 5-4,500 | 5-4,500 | 5-4,500 | 5-4,000 | 5-3,500 | 5-3,000 | 5-4,500 | 5-3,000 | 5-2,800 | 5-3,000 | 5-2,800 | 5-2,600 | 5-2,800 | 5-2,600 | 5-2,600 | 5-2,600 | 5-2,500 | 5-2,600 | 5-2,600 | 5-2,500 | 5-2,700 | 5-2,500 |
| 最大加速度（m/s²） | 500 | 750 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 700 | 800 | 1,000 | 750 | 1,300 | 900 | 1,000 | 900 | 850 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 |
| 最大速度（m/s) | 2 | 2 | 2 | 2 | 1.8 | 1.8 | 1.8 | 2 | 2 | 2 | 2 | 1.8 | 2 | 1.8 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 最大位移（mm） | 25 | 25 | 25 | 25 | 51 | 51 | 51 | 51 | 51 | 76 | 51 | 100 | 51 | 100 | 51 | 76 | 100 | 51 | 76 | 100 | 76 | 76 |
| 最大负载（kg） | 70 | 70 | 70 | 120 | 300 | 300 | 300 | 300 | 300 | 300 | 500 | 500 | 500 | 500 | 800 | 800 | 800 | 800 | 800 | 800 | 1,000 | 1,000 |
| 运动部件等效质量（kg） | 2 | 2 | 2 | 3 | 6 | 10 | 10 | 20 | 28 | 25 | 30 | 40 | 31 | 45 | 50 | 55 | 59 | 60 | 55 | 60 | 70 | 82 |
| 台面直径（mm） | 150 | 150 | 150 | 150 | 230 | 240 | 240 | 320 | 445 | 340 | 370 | 445 | 370 | 445 | 445 | 445 | 445 | 445 | 445 | 445 | 480 | 550 |
| 隔振频率（Hz） | 3 | 3 | 3 | 3 | 3 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 台面布孔 | 13* M8 | 13* M8 | 13* M8 | 13* M8 | 17* M8 | 17*M10 | 17*M10 | 16*M10 | 16*M10 | 20*M10 | 16*M10 | 16*M10 | 16*M10 | 16*M10 | 17*M12 | 17*M12 | 17*M12 | 17*M12 | 17*M12 | 17*M12 | 17*M12 | 33*M12 |
| 漏磁 | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) | ﹤ 1 mT (10 Gs) |
| 一阶共振频率（Hz） | 3,400 (nom.) ±5% | 3,400 (nom.) ±5% | 3,400 (nom.) ±5% | 2,900 (nom.) ±5% | 2,800 (nom.) ±5% | 2,400 (nom.) ±5% | 3,200 (nom.) ±5% | 2,600 (nom.) ±5% | 2,600 (nom.) ±5% | 2,600 (nom.) ±5% | 2,400 (nom.) ±5% | 2,400 (nom.) ±5% | 2,400 (nom.) ±5% | 2,400 (nom.) ±5% | 2,400 (nom.) ±5% | 2,300 (nom.) ±5% | 2200(nom.) ±5% | 2,400 (nom.) ±5% | 2,400 (nom.) ±5% | 2,200(nom.) ±5% | 2,300 (nom.) ±5% | 2,300 (nom.) ±5% |
| 台体重量（kg） | 420 | 420 | 420 | 510 | 615 | 930 | 950 | 1750 | 1750 | 1750 | 2550 | 2550 | 2550 | 2550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 |
| 台体尺寸（mm） | 745*560*658 | 745*560*658 | 745*560*658 | 805*560*663 | 875*560*727 | 966*640*786 | 1016*640*843 | 1136*710*1052 | 1136*710*1052 | 1136*710*1066 | 1230*790*1155 | 1230*790*1216 | 1230*790*1155 | 1230*790*1216 | 1636*1104*1274 | 1636*1104*1285 | 1636*1104*1340 | 1636*1104*1274 | 1636*1104*1285 | 1636*1104*1340 | 1636*1104*1276 | 1636*1104*1276 |
| 功放型号 | PWA1 | PWA1.5 | PWA2 | PWA3 | PWA6 | PWA10 | PWA10 | PWA20 | PWA20 | PWA20 | PWA30 | PWA30 | PWA40 | PWA40 | PWA50 | PWA50 | PWA50 | PWA60 | PWA60 | PWA60 | PWA70 | PWA70 |
| 额定输出功率（kVA） | 1 | 1.5 | 2 | 3 | 6 | 10 | 10 | 20 | 20 | 20 | 30 | 30 | 40 | 40 | 50 | 50 | 50 | 60 | 60 | 60 | 70 | 70 |
| 最大输出电压（V） | 50 | 60 | 60 | 60 | 90 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| 最大输出电流（A） | 20 | 25 | 35 | 50 | 70 | 110 | 110 | 230 | 230 | 230 | 300 | 300 | 400 | 400 | 500 | 500 | 500 | 550 | 550 | 550 | 580 | 580 |
| 功率要求（kVA） | 4 | 4.5 | 5.5 | 6.5 | 16 | 21 | 21 | 44 | 44 | 44 | 54 | 54 | 73 | 73 | 82 | 82 | 82 | 95 | 95 | 95 | 108 | 110 |
| 功放重量（kg） | 285 | 285 | 285 | 285 | 320 | 320 | 320 | 330 | 330 | 330 | 585 | 585 | 700 | 700 | 780 | 780 | 780 | 850 | 850 | 850 | 900 | 900 |
| 功放尺寸（mm） | 600*870*1520 | 600*870*1520 | 600*870*1520 | 600*870*1520 | 600*870*1520 | 600*870*1520 | 600*870*1520 | 600*870*1720 | 600*870*1720 | 600*870*1720 | 600*870*1720 | 600*870*1720 | 600*1000*2020 | 600*1000*2020 | 600*1000*2020 | 600*1000*2020 | 600*1000*2020 | 600*1000*2020 | 600*1000*2020 | 600*1000*2020 | 600*1000*2020 | 600*1000*2020 |
| 冷却方式 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 |
| 风机型号 | CD200 | CD200 | CD200 | CD200 | CD1000 | CD1000 | CD1000 | CD3000 | CD3000 | CD3000 | CD3000 | CD3000 | CD5000 | CD5000 | CD5000 | CD5000 | CD5000 | CD7000 | CD7000 | CD7000 | CD7000 | CD7000 |
| 风机功率（kW) | 0.75 | 0.75 | 0.75 | 0.75 | 4 | 4 | 4 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 15 | 15 | 15 | 15 | 15 | 22 | 22 | 22 | 30 | 23 |
| 风机流量（m3/s） | 0.1 | 0.1 | 0.1 | 0.1 | 0.33 | 0.33 | 0.33 | 0.46 | 0.46 | 0.46 | 0.46 | 0.46 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| 风机风压（kPa） | 1 | 1 | 1 | 1 | 3.5 | 3.5 | 3.5 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 7.7 | 7.7 | 7.7 | 7.7 | 7.7 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| 重量（kg） | 25 | 25 | 25 | 25 | 120 | 120 | 120 | 235 | 235 | 235 | 235 | 235 | 285 | 285 | 285 | 285 | 285 | 390 | 390 | 390 | 390 | 390 |
| 尺寸（mm) | 460*382*1005 | 460*382*1005 | 460*382*1005 | 460*382*1005 | 792*557*1260 | 792*557*1260 | 792*557*1260 | 855*675*1390 | 855*675*1390 | 855*675*1390 | 855*675*1390 | 855*675*1390 | 947*753*1469 | 947*753*1469 | 947*753*1469 | 947*753*1469 | 947*753*1469 | 1037*927*1555 | 1037*927*1555 | 1037*927*1555 | 1265*1004*1855 | 1265*1004*1855 |
相关产品
振动台
功率放大器
水平滑台

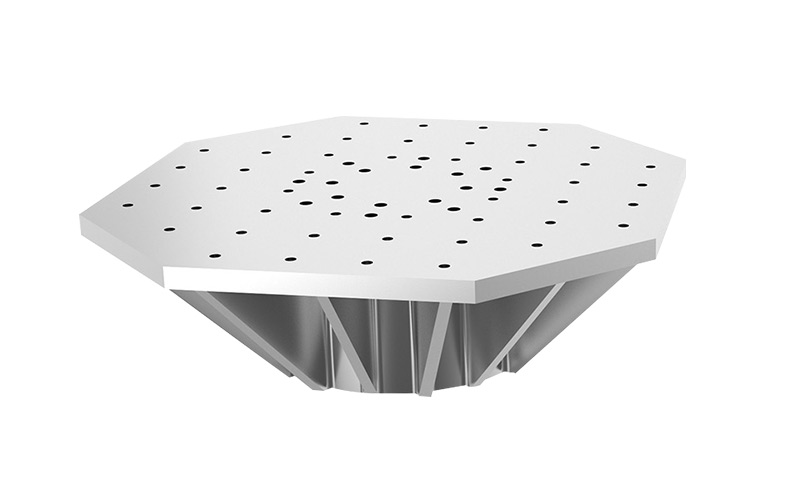

扩展台
