小型标准振动试验系统
广五所试验仪器（苏州）有限公司生产的小型标准振动试验系统，是一款专门为设计师们定制的个人化振动试验系统，它具有体型精巧、结构紧凑、耗能低、易安装、易操作、移动方便等特点，适用于研究室、超静车间、外场检修、教学研究等工作场所。广泛用于微小元器件的耐振试验、疲劳试验和机械阻抗测试。
根据内部激振源的不同，小型标准振动试验系统分为永磁式激振结构和励磁式激振结构，两者主要的区别在于生成磁场环境的方式不同，前者是通过永磁体组件去构建一个稳定的磁场环境，而后者是通过给励磁线圈通电而形成磁场环境。

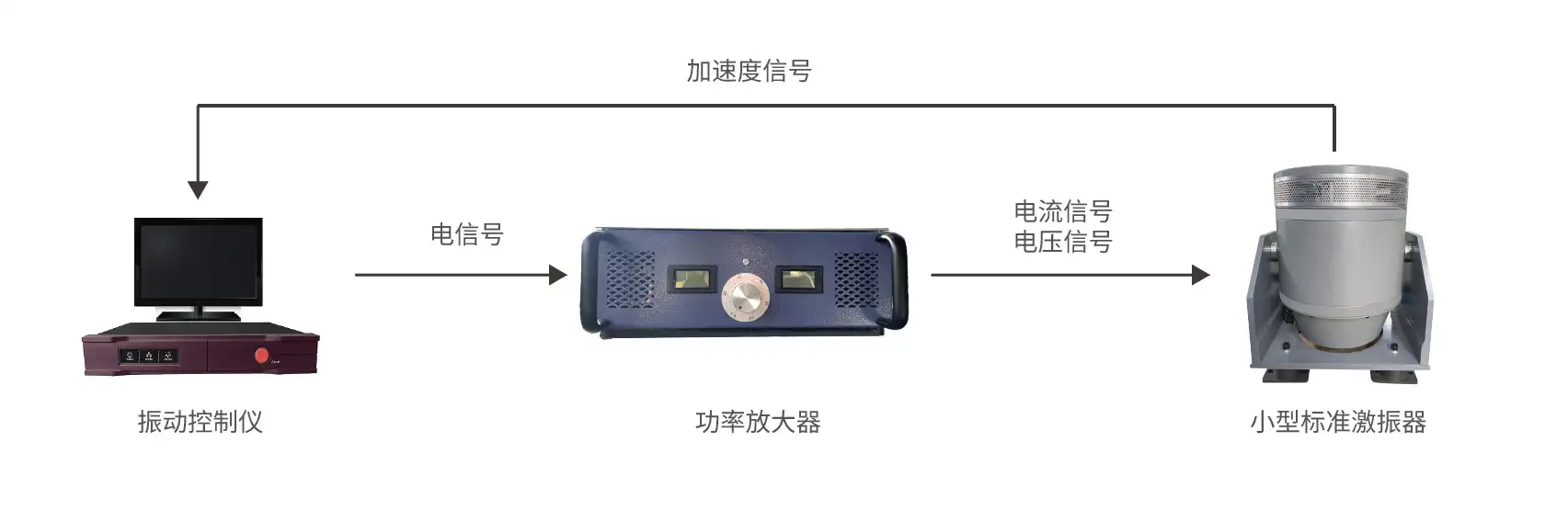

工作原理
振动控制仪将小功率的驱动电信号均衡迭代后发送给功率放大器，功率放大器将其放大后再提供给振动台的驱动线圈，依此 来推动振动台动圈运动，加速度传感器将采集到的振动信号传输给振动控制仪，控制仪对电信号进行实时修正，然后再发送 给功率放大器。
| 规格型号 | TSM-050 | TSF-050 | ||
| 正弦激振力（N） | 500 | 500 | ||
| 频率范围力（Hz） | 5~6000 | 5~10000 | ||
| 最大位移（mm） | 10 | 15 | ||
| 最大速度（m/s） | 1.2 | 1.2 | ||
| 最大加速度（m/s2） | 300 | 300 | ||
| 最大负载（kg） | 3 | 20 | ||
| 运动部件等效质量（kg） | 1.5 | 1.7 | ||
| 动圈直径（mm） | Ф95 | Ф120 | ||
| 台体重量（kg） | 40 | 95 | ||
| 一阶共振频率（空载）Hz | 5000（nom.）± 10% | 5000（nom.）± 10% | ||
| 功放型号 PA-1200 | ||||
| 功率要求（kVA） | AC220V+/-10%，1300VA | |||
| 功放重量（kg） | 约29 | 功放尺寸（mm） | 480*460*135 | |
